Sicherheitssysteme für die automatische Kartonmaschine: Abdeckung und Überlastschutz

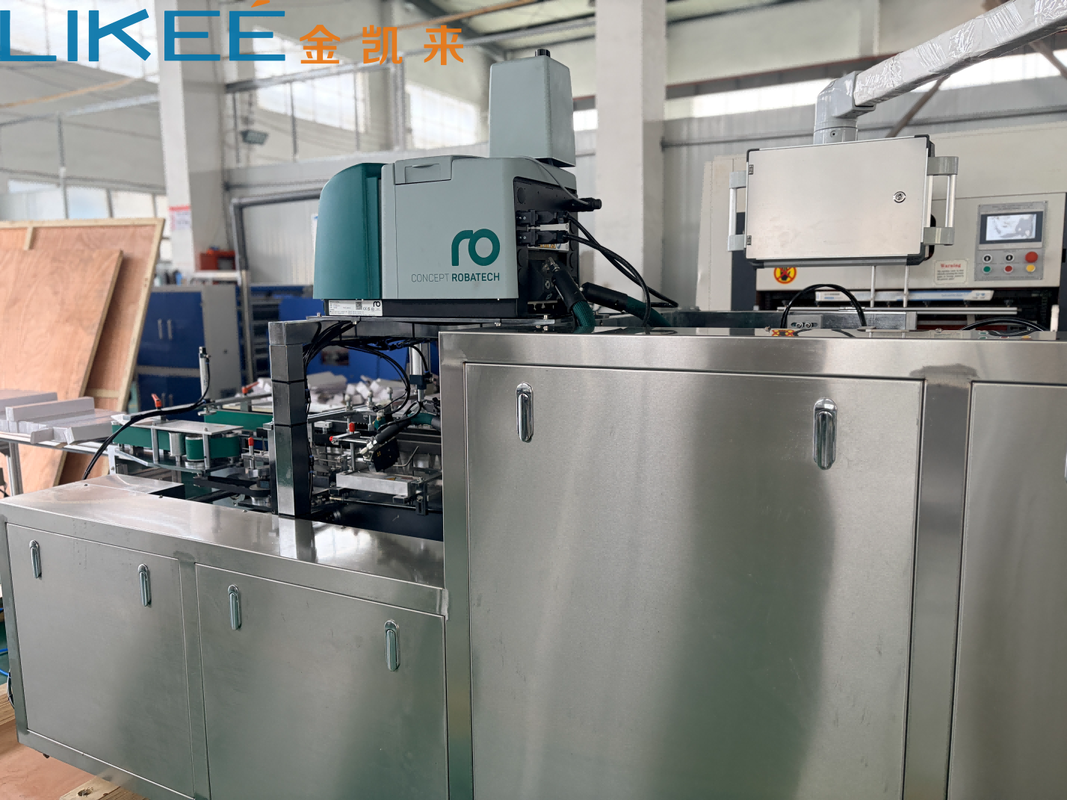

Die Aluminiumfolien-Rollenkartoniermaschine LK-C500 ist eine hochautomatisierte, moderne Verpackungslösung, die mit mehreren intelligenten Sicherheitsschutzsystemen ausgestattet ist. Diese Maschine wurde speziell für die Hochgeschwindigkeitskartonierung von kleinen bis mittelgroßen Aluminiumfolien- und Plastikfolienrollen entwickelt und integriert automatische Zuführung, Kartonaufrichtung, Produktbeladung, Leimsprühen, Kartonverschließen und Abfallaussortierung in einem kontinuierlichen, kompakten Verpackungsworkflow.

Die Maschine verfügt über ein wissenschaftlich optimiertes Strukturdesign, das nicht nur wertvolle Stellfläche spart, sondern auch den täglichen Betrieb und die routinemäßige Wartung vereinfacht. Voll ausgestattet mit Servoantriebstechnik und einer intelligenten SPS-basierten Steuerung reagiert die Mensch-Maschine-Schnittstelle (HMI) mit außergewöhnlicher Sensibilität und Präzision. Mit seinem hohen Automatisierungsgrad ist der LK-C500 die ideale Wahl für moderne Hersteller von Kunststofffolien- und Aluminiumfolienrollen, die die Verpackungseffizienz steigern, die Produktpräsentation verbessern und die Arbeitskosten erheblich senken möchten.

Der LK-C500 basiert auf der zentralen Designphilosophie „Sicherheit von Mensch und Maschine und Selbstschutz der Ausrüstung“ und umfasst mehrere Ebenen von Sicherheitsmechanismen:

• Funktionsbeschreibung:Eine neu gestaltete Flip-Top-Sicherheitsschutzabdeckung kann flexibel an die Produktionsanforderungen des Kunden und die Standards für Sicherheitsaudits am Arbeitsplatz angepasst werden.
• Kernvorteile:Die aus hochfesten, transparenten organischen Materialien gefertigte Abdeckung bietet eine 360°-freie Sicht auf die Produktion und isoliert gleichzeitig sich schnell bewegende mechanische Komponenten perfekt. Die Schutzabdeckung ist mit einer intelligenten Türverriegelung zur Abschaltsicherheit ausgestattet – sobald die Abdeckung geöffnet wird, schaltet sich die Maschine sofort automatisch ab und gewährleistet so grundsätzlich die Sicherheit des Bedieners. Das schlanke, integrierte Design der Abdeckung strahlt eine moderne Industrieästhetik aus.

• Funktionsbeschreibung:Das Hauptantriebssystem integriert hochpräzise mechanische und elektronische Doppelüberlastschutzvorrichtungen.
• Kernvorteile:Bei ungewöhnlichen mechanischen Belastungen durch Kartonverformung, Materialstau oder andere unvorhergesehene Faktoren beim Kartonieren oder Fördern aktiviert sich die Überlastschutzvorrichtung innerhalb von Mikrosekunden – sie unterbricht automatisch den Strom, leitet eine Notbremsung ein und zeigt gleichzeitig eine Alarmmeldung auf dem Touchscreen an. Dieser Mechanismus verhindert grundsätzlich Schäden am Motor und der mechanischen Struktur, die durch erzwungenen Betrieb unter anormalen Bedingungen verursacht werden.

• Funktionsbeschreibung:Ausgestattet mit einem hochempfindlichen fotoelektrischen Erkennungssystem verfügt die Maschine über eine automatische Präzisionspositionierungsfunktion für Produkte, die kleiner als die Innenabmessungen der Schachtel sind oder geringfügigen Positionsverschiebungen unterliegen.
• Kernvorteile:Das System ermöglicht eine intelligente Verriegelungslogik – „kein Material, keine Kartonzuführung; kein Karton, kein Produktschieben.“ Sobald das System fehlende Materialien oder Positionierungsanomalien vorgelagert erkennt, stoppt es automatisch die Kartonzuführung und den Produktschiebevorgang, während defekte oder leere Kartons am Ende der Linie aussortiert werden. Dies maximiert die Einsparung von Verpackungsmaterialien und gewährleistet eine 100-prozentige Qualifikationsrate für fertige Produkte.

• Benutzerfreundliche intelligente Steuerung:Ausgestattet mit einer präzisen Servo-/Motorsteuerung, einem hochempfindlichen Touchscreen und einem programmierbaren SPS-Steuerungssystem können alle Betriebsparameter mit einer einzigen Berührung eingestellt werden. Das System bietet eine visuelle Echtzeitanzeige des Betriebsstatus und Selbstdiagnose-Fehlermeldungen, wodurch die Überwachung und Fehlerbehebung mühelos erfolgt.
• Schneller Größenwechsel:Die Maschine bietet außergewöhnliche Flexibilität und Kompatibilität. Beim Wechsel zwischen verschiedenen Größen von Aluminiumfolienrollen oder -kartons können Werkzeugwechsel einfach durch die Einstellung kalibrierter Handräder und die Durchführung kleinerer lokaler Schablonenänderungen durchgeführt werden – es ist nicht erforderlich, teure komplette Formensätze individuell anzufertigen. Dies reduziert die Ausfallzeiten bei der Umstellung für Hersteller, die mehrere Produktspezifikationen verarbeiten, erheblich.
